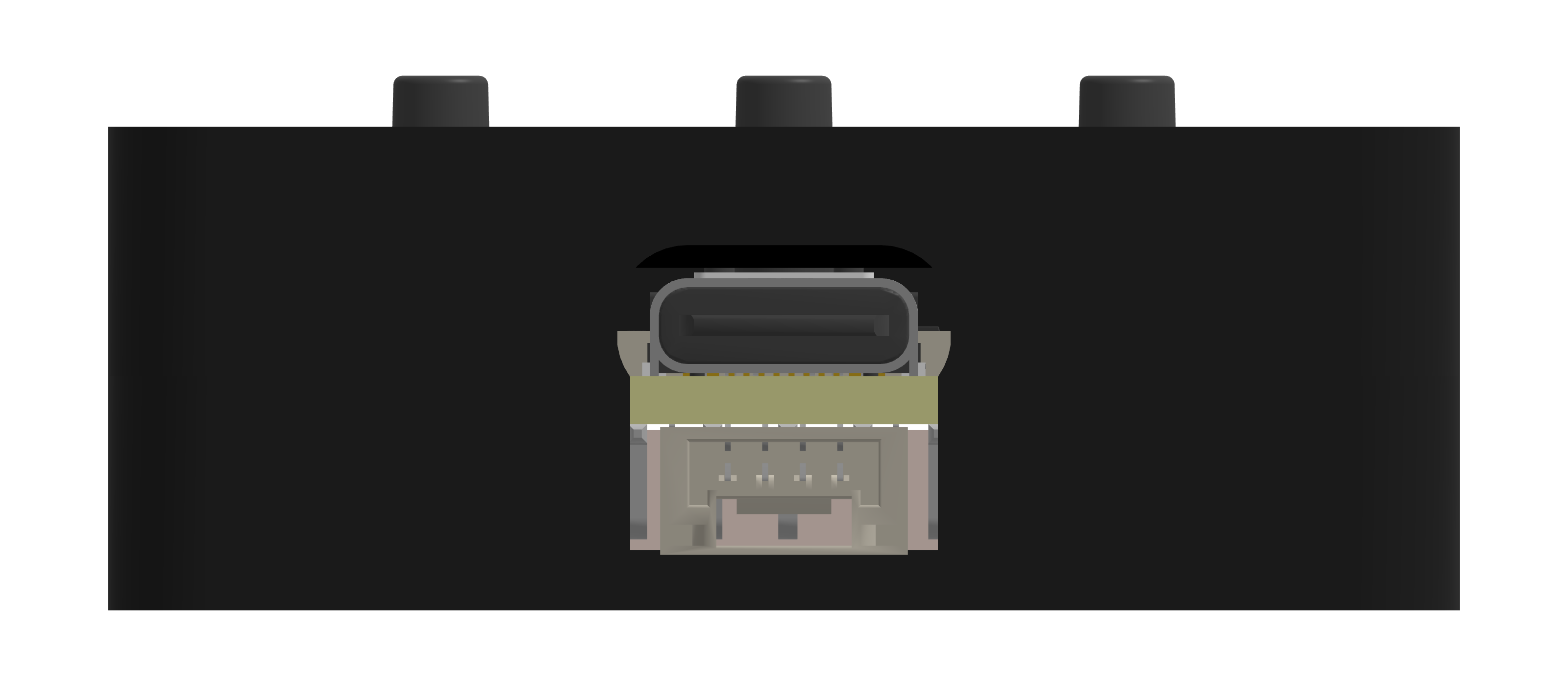

左视图
GH1.25 线序
按上方视图,从左到右
- 15V
- 2GND
- 3SWDIO
- 4SWCLK/TTL

镜像预先存储,现场无需电脑操作。
支持 8 个镜像。
支持 CMSIS-DAP,兼顾开发与烧录。
次数限制、记录校验与掉电恢复。
镜像加密存储,并验证完整性。
保护 SWD 链路中的固件载荷。
支持 1.8V / 3.3V / 5V 电平匹配。
支持按键、自动检测与命令触发。

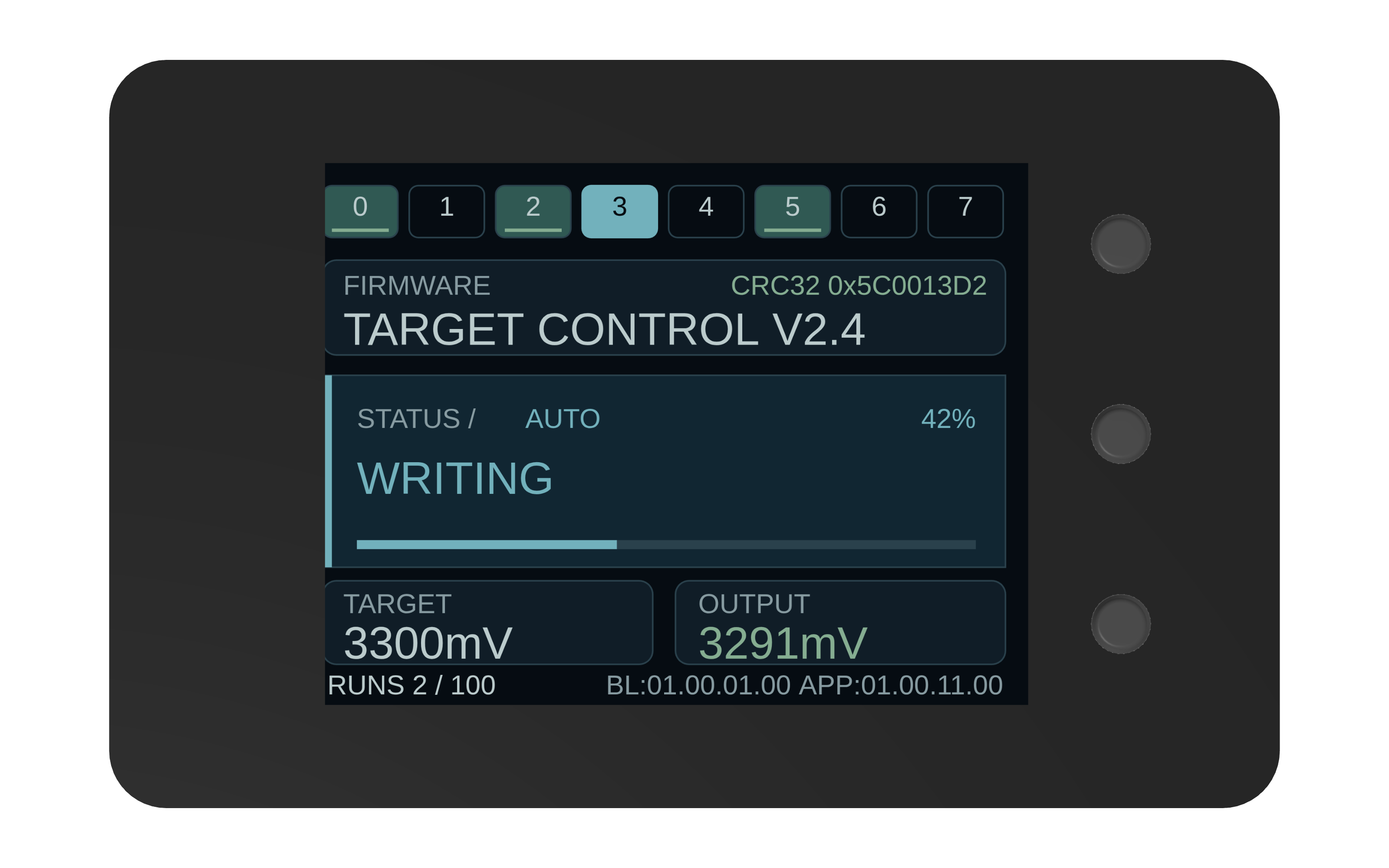

按上方视图,从左到右

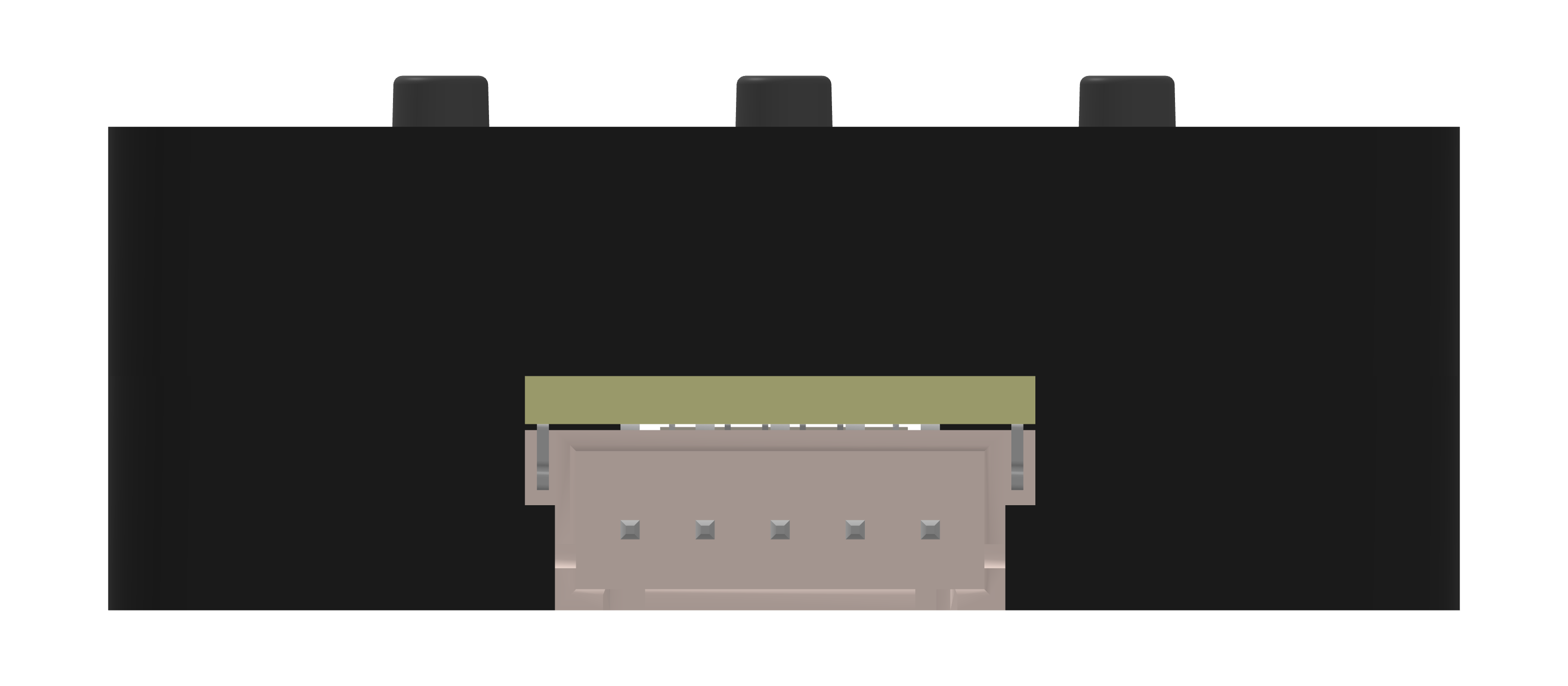

按上方视图,从左到右

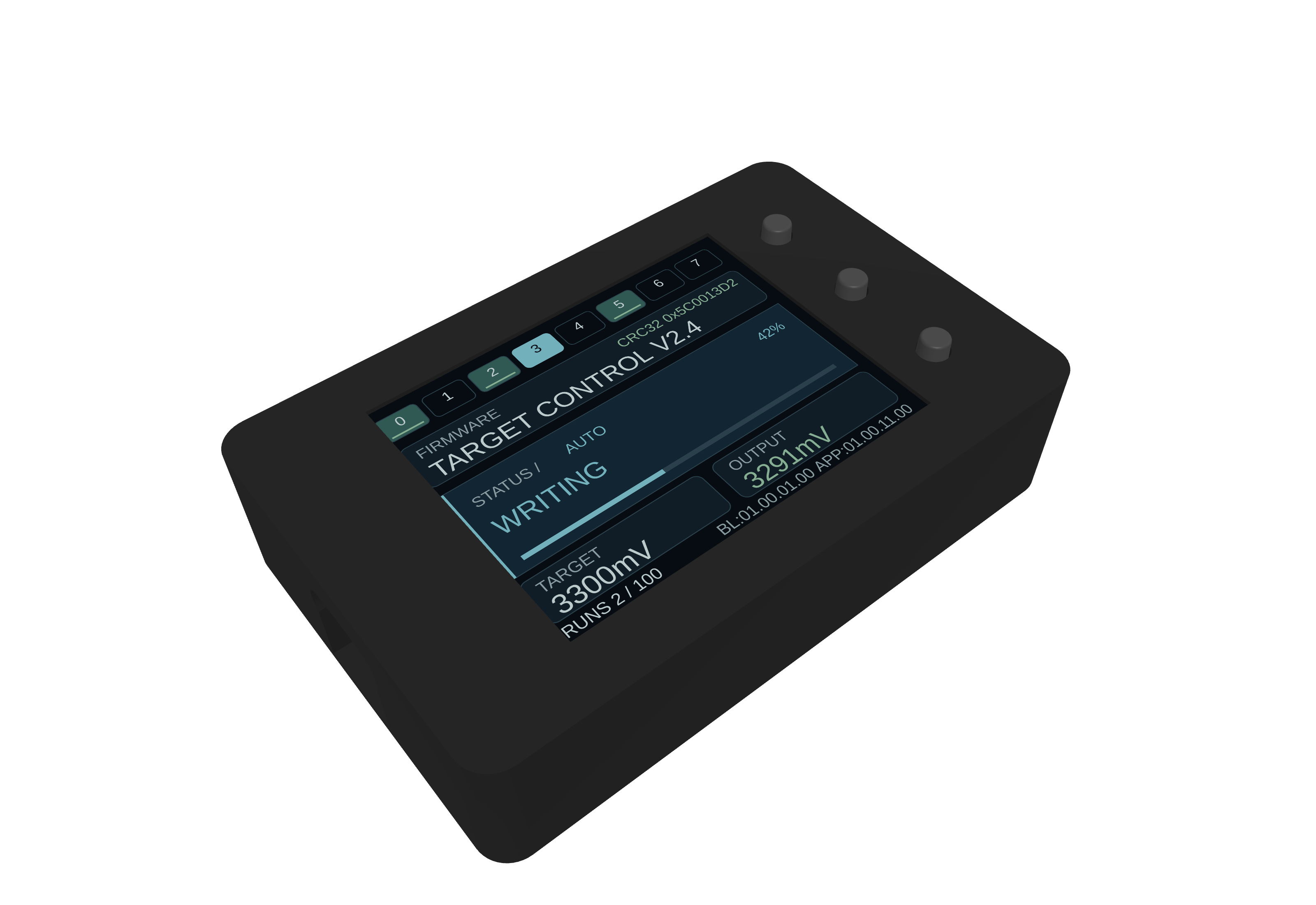

长 × 宽 × 高:约 70.4 × 45.0 × 17.8 mm (模型外形尺寸,含按键)
切换镜像需处于手动模式(MANU)。
镜像注入和烧录期间无法切换,请等待任务完成后再操作。
约 0.8 秒,进入镜像选择。
切换上一个 / 下一个有效镜像。
确认选中的镜像。
确认后,再短按一次 OK 开始手动烧录。
10 秒无操作,返回原来的镜像。
最多 31 个字符。
中文、英文和数字均按字符计数。
CRC-32/ISO-HDLC(IEEE)
对固件数据计算,以 8 位十六进制显示。
多项式 0x04C11DB7 · 初始值 / 最终异或值 0xFFFFFFFF · 输入 / 输出反射
模式 MANU 手动 / AUTO 自动
结果 SUCCESS 成功 / FAILED 失败
进度 百分比与进度条同步,成功为 100%
实际执行的阶段取决于 Host 中的镜像配置与烧录设置。
来自当前生效的供电设置。脱机烧录时,使用 Host 写入所选镜像的“目标供电模式”。
来自设备 ADC 对输出端电压的实时测量,以 mV 显示;采样无效时显示 ----mV。
若目标芯片调试口附近的电源电压较高,可将烧录器的供电模式设为与目标芯片的 IO 电压一致。此时,目标芯片由自身电源供电,烧录器 VCCX 不连接目标板。
进入 WRITING 时,先保存次数,再写入目标 Flash。后续失败或断电也可能消耗次数。
内部 Flash 双区轮换,外部 Flash 多副本保存;重启时读取已提交且通过校验的记录。
计数记录经认证,运行记录经 CRC 校验。保存或校验异常时停止烧录;达到次数上限后不再启动。
已用次数不等于成功次数;允许次数由 Host 配置,无次数限制时显示 INF。
